WEH® Conector TW03

Para pruebas en componentes con rosca hembra, apriete a mano, desde vacío hasta máx. 345 bar

Código

TW03

0,00 €

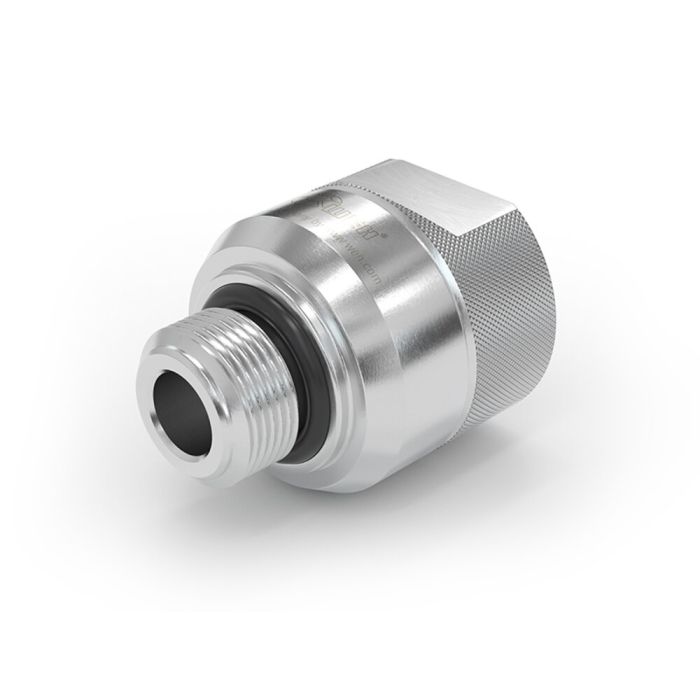

El conector rápido WEH® TW03 es la herramienta apropiada para pruebas de presión y vacío en componentes con rosca hembra hasta máx. 345 bar.

El conector simplemente se enrosca a mano en la pieza de prueba hasta que la junta quede ajustada - así queda establecida una conexión estanca. No es necesario el uso de herramientas ni cinta de estanqueidad. Esto ahorra tiempo y costes.

Cuanto más elevada sea la presión, más fuerte se sujetará el conector en la rosca de la pieza de prueba. Un pistón asistido por presión garantiza la conexión estanca.

Las juntas de NBR son resistentes al desgaste y cumplen los requisitos de la industria y son especialmente duraderas. Además, el conector es de fácil mantenimiento con un cambio de las juntas rápido y sencillo y reduce al mínimo los periodos inactivos.

Datos Técnico

Datos Técnico
Presión de trabajo PS máx. Admisible	Vacío hasta 345 bar
Temperature Range	+5 °C hasta +80 °C
Leak Rate	1 x 10^-3 mbar x l/s
Actuation	Apriete a mano
Material	Acero inoxidable
Sealing Material	Junta principal de NBR

Características

Dieseño ergonómico
Materiales de alta calidad
Conexiones estancas con roscado manual
Fácil cambio de las juntas

Aplicación

Conector rápido WEH® con apriete a mano para pruebas de presión y vacío en componentes con rosca hembra para los siguientes tamaños:

Conexión para la rosca de los tubos Whitworth DIN EN ISO 228-1 | G1/8" hasta G1"
Rosca NPT (ANSI/ASME B1.20.1-1983) | NPT 1/8" hasta NPT 1"

El Conector TW03 es adecuado para pruebas de accesorios, tubos, calderas, depósitos, radiadores, etc.

CAD

Descargar archivos CAD

Descargas

Descripción	Tipo de documento	Idioma	Formato de archivo	Tamaño del archivo

Variantes de producto

Código	Connection A	Media Inlet	Presión de trabajo PS máx. Admisible
C1-11821	G1/8" rosca hembra	G1/8" rosca hembra	Vacío hasta 345 bar
C1-11824	G1/4&quot rosca hembra	G1/4&quot rosca hembra	Vacío hasta 345 bar
C1-11827	G3/8" rosca hembra	G3/8" rosca hembra	Vacío hasta 276 bar
C1-11830	G1/2" rosca hembra	G1/2" rosca hembra	Vacío hasta 276 bar
C1-11833	G3/4" rosca hembra	G3/4" rosca hembra	Vacío hasta 276 bar
C1-11836	G1" rosca hembra	G1" rosca hembra	Vacío hasta 276 bar
C1-11839	G1 1/4" female thread	G1 1/4" female thread	Vacío hasta 276 bar
C1-11842	G1 1/2 rosca hembra	G1 1/2 rosca hembra	Vacuum up to 210 bar
C1-12061	M16x1,5 rosca hembra	G3/8" rosca hembra	Vacío hasta 276 bar
C1-12116	M10x1.0 rosca hembra	G1/8" rosca hembra	Vacío hasta 345 bar
C1-12124	M12x1,5 rosca hembra	G1/4&quot rosca hembra	Vacío hasta 345 bar
C1-12126	M14x1,5 rosca hembra	G1/4&quot rosca hembra	Vacío hasta 345 bar
C1-12130	M18x1,5 rosca hembra	G3/8" rosca hembra	Vacío hasta 276 bar
C1-12133	M20x1,5 rosca hembra	G1/2" rosca hembra	Vacío hasta 276 bar
C1-12135	M22x1,5 rosca hembra	G1/2" rosca hembra	Vacío hasta 276 bar
C1-12138	M24x1,5 rosca hembra	G3/4" rosca hembra	Vacío hasta 276 bar
C1-12140	M26x1,5 rosca hembra	G3/4" rosca hembra	Vacío hasta 276 bar
C1-12224	NPT 1/8" rosca hembra	G1/8" rosca hembra	Vacío hasta 345 bar
C1-12233	NPT 1/4&quot rosca hembra	G1/4&quot rosca hembra	Vacío hasta 345 bar
C1-12235	NPT 3/8" rosca hembra	G3/8" rosca hembra	Vacío hasta 276 bar
C1-12239	NPT 1/2" rosca hembra	G1/2" rosca hembra	Vacío hasta 276 bar
C1-12240	NPT 3/4&quot rosca hembra	G3/4" rosca hembra	Vacío hasta 276 bar
C1-12242	NPT 1&quot rosca hembra	G1" rosca hembra	Vacío hasta 276 bar
C1-17162-X1	G2" rosca hembra	G1 1/2 rosca hembra	Vacío hasta 172 bar
C1-187465	M10x1.5 female thread	G1/8" rosca hembra	Vacío hasta 345 bar
C1-187469	M12x1.0 female thread	G1/4&quot rosca hembra	Vacío hasta 345 bar
