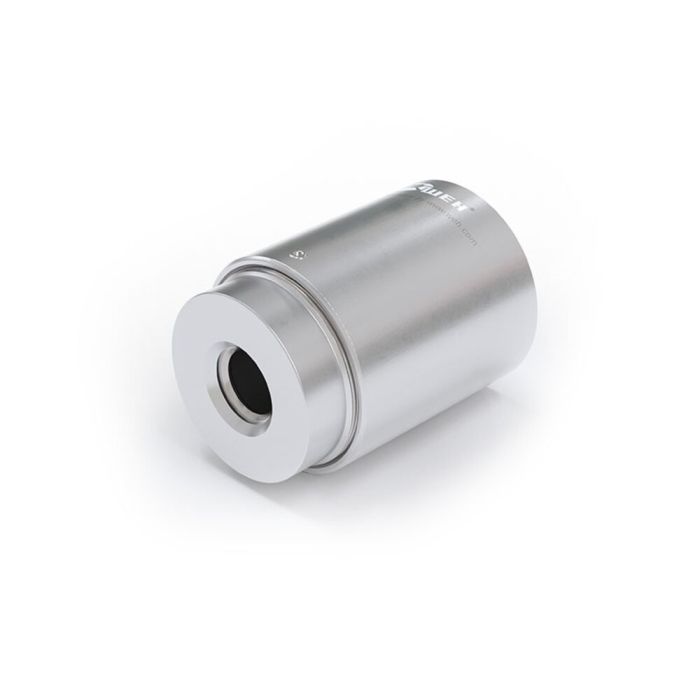

WEH® Conector TW02
El conector rápido WEH® TW02 es la herramienta ideal para pruebas de presión y de vacío, así como pruebas de caída de presión, sumergidas en agua y con helio. El conector sella de forma rápida y fiable el diámetro exterior de tubos, mangueras y componentes con rebordeados, collares o abocardados. También se puede utilizar para el llenado y el lavado de componentes.
El accionamiento neumático convierte al conector rápido en una solución especialmente eficaz para el control de calidad durante la producción y la automatización de pruebas. De esta manera aumenta la productividad.
Basta con colocar el conector sobre la pieza de prueba y aplicar la presión de pilotaje. Se establece al instante una conexión estanca: conexión en segundos sin roscar laboriosamente. La facilidad de uso conlleva ahorros significativos de tiempo y costes.
La junta frontal elástica se comprime, sella herméticamente el diámetro exterior y compensa al mismo tiempo las posibles tolerancias de la pieza de prueba. De esta forma, el conector también hermetiza con seguridad en superficies desiguales y rugosas. El conector solo hermetiza a través de la goma de sellado en la pieza de prueba, pero no tiene ninguna función de retención. Por esa razón, es necesario utilizar un sistema de fijación.
Versiones especiales, como p. ej. conectores dobles, están disponibles bajo pedido.
| Presión de trabajo PS máx. Admisible | Vacuum up to 35 bar (510 psi) |
|---|---|
| Presión de pilotaje | 6 - 12 bar compressed air |
| Rango de temperature | +5 °C hasta +80 °C |
| Connection A | Tube OD 68.0 - 71.0 mm |
| Entrada fluido B1 | G1 1/2" female thread |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Pneumatic actuation |
| Material | Housing, piston and seal housing: Aluminium |
| Material de sellado | Main seal chloroprene / o-rings NBR For body size 001 main seal and o-rings are NBR. Urethane seals for high-wear applications are optional, e.g. for threaded applications. |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Sealing irregular or rough surfaces
- Simple seal replacement
Conector rápido para pruebas de presión/vacío de tubos rectos (rango de sellado del tubo exterior-Ø 68,0 - 71,0 mm), mangueras (mangueras de goma), válvulas y otros componentes con rosca macho, collar o abocardado. El conector rápido también es adecuado para otras aplicaciones, como:
- Para pruebas de estanqueidad automatizadas
- Para la conexión a la rosca con el amplificador de presión
- Pruebas de fuga en los bancos de pruebas de detección de fugas
- Las pruebas de helio
- Reubicación de componentes en la tecnología de automatización
- Pruebas de estanqueidad en el ámbito de la movilidad eléctrica
