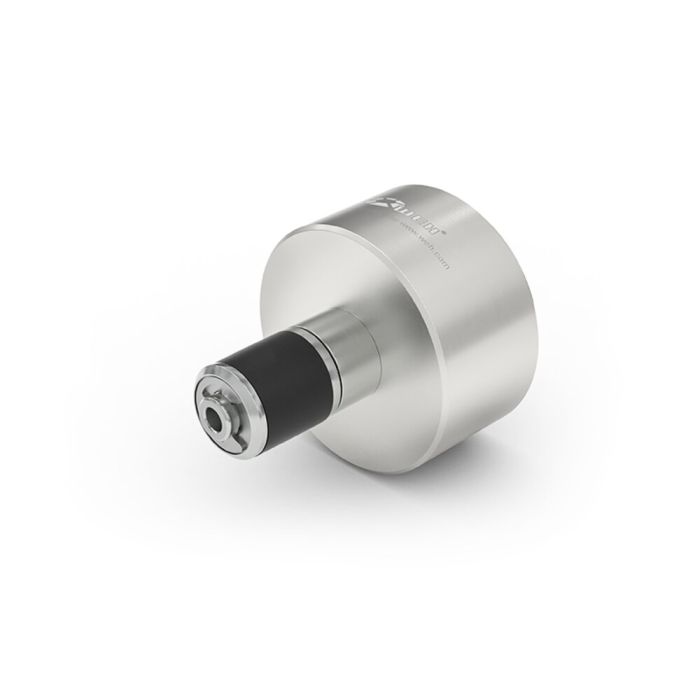

El conector rápido WEH® TW01 es la herramienta ideal para pruebas de presión y de vacío, así como pruebas de caída de presión, sumergidas en agua y con helio. El conector sella de forma rápida y fiable el diámetro interior de tubos, orificios, mangueras y componentes con rosca hembra. También se puede utilizar para el llenado y el lavado de componentes.
El accionamiento neumático convierte al conector rápido en una solución especialmente eficaz para el control de calidad durante la producción y la automatización de pruebas. De esta manera aumenta la productividad.
Basta con introducir el conector en la pieza de prueba y aplicar la presión de pilotaje. Se establece al instante una conexión estanca: conexión en segundos sin roscar laboriosamente. La facilidad de uso conlleva ahorros significativos de tiempo y costes.
Como estándar, el conector rápido está provisto de una limitación de carrera y, para la conexión en roscas hembra, de un sellado frontal adicional. La junta elástica se comprime, sella herméticamente el diámetro interior y compensa al mismo tiempo las posibles tolerancias de la pieza de prueba. De esta forma, el conector también hermetiza con seguridad en superficies desiguales y rugosas. El conector solo hermetiza a través de la goma de sellado en la pieza de prueba, pero no tiene ninguna función de retención. Por esa razón, es necesario utilizar un sistema de fijación.
Versiones especiales, como p. ej. conectores dobles, están disponibles bajo pedido. También están disponibles extensiones o acortamientos del vástago para los conectores TW01.
Conector rápido WEH® para pruebas de presión y vacío / caída de presión / pruebas sumergidas en agua /pruebas con helio /limpieza de tubos rectos y orificos para los siguientes tamaños:
Tubos rectos | Rango de sellado diámetro interior Ø 7,7 mm hasta 76,0 mm
El conector TW01 es adecuado para pruebas automatizadas de depósitos, válvulas, recipientes de plástico, bombas, componentes médicos, filtros, depósitos de presión, conexiones de tubo, etc. Otras aplicaciones:
Bancos de prueba de estanqueidad
Aplicaciones pick & place
También en el ámbito de la movilidad eléctrica, el conector rápido se utiliza para pruebas de estanqueidad de inversores (de corriente continua a corriente alterna), circuitos de refrigeración de motores eléctricos y motores híbridos y cajas de aluminio con baterías de iones de litio.
