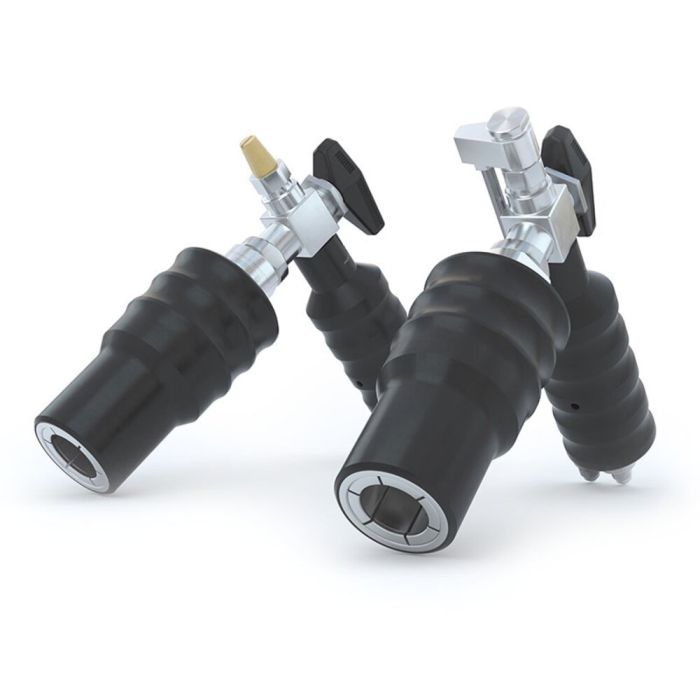

WEH® Boquilla de repostaje TK24 CNG
La boquilla de repostaje TK24 CNG destaca, sobre todo, por su gran comfort de manejo.
Gracias al sistema nuevo de mordazas de cierre, la boquilla de repostaje integrada TK22 CNG puede colocar de manera sencilla en el receptáculo sin tener que retraer la camisa. El diseño ergonómico y la posición a 90° del mango facilita la conexión cómoda. Esta impide que la manguera esté acodada.
El proceso de llenado se inicia para abrir la válvula de bola integrada. Después de la carga, la válvula de bola se debe cerrar de nuevo y el sistema se purga. Seguidamente puede retirar la boquilla deslizando la camisa de la boquilla TK22 CNG.
El TK24 está disponible con o sin recirculación de gas. La construcción alargada de la boquilla de repostaje TK22 CNG integrada, facilita el repostaje de receptáculos de difícil acceso. Las mordazas WEH® en acero inoxidable se cierran uniformemente en el receptáculo y evitan daños en el perfil del receptáculo.
| Technical Nominal Size | 5 mm |
|---|---|
| Presión nominal (PN) | P30HD acc. to ANSI NGV1 / C200 acc. to ISO 14469 PN = 200 bar (3,000 psi) P36HD acc. to ANSI NGV1 / C250 acc. to ISO 14469 PN = 250 bar (3,600 psi) |
| Presión de trabajo PS máx. Admisible | PS = 300 bar (4,300 psi) , PS = 350 bar (5,000 psi) |
| Rango de temperature | -40 °C up to +85 °C |
| Material | Corrosion resistant |
| Material de sellado | Natural gas resistant |
| Ejecución | With plastic thermal protection, integrated ball valve and gas recirculation |
| Peso | Approx. 2.7 kg (5.95 lbs.) without gas recirculation resp. approx. 3.4 kg (7.50 lbs.) with gas recirculation |
- Color coded impact protection (200 bar / 3000 psi black)
- Compatible with receptacles acc. to NGV1 standard and ISO 14469
- Ergonomic design
- Grip position at 90°
- High-grade materials
- Integrated shut-off valve
- Plastic thermal protection
- Push-Pull actuation
- Version with or without gas recirculation
- WEH® Jaw Locking Mechanism
Boquilla de repostaje GNC para repostaje rápido de buses y camiones (también para repostaje lento) diseñada para usarse con los receptáculos WEH® según norma NGV1 y ISO 14469. Uso apto solo para personal de servicio autorizado. No apropiado para uso auto-servicio!
