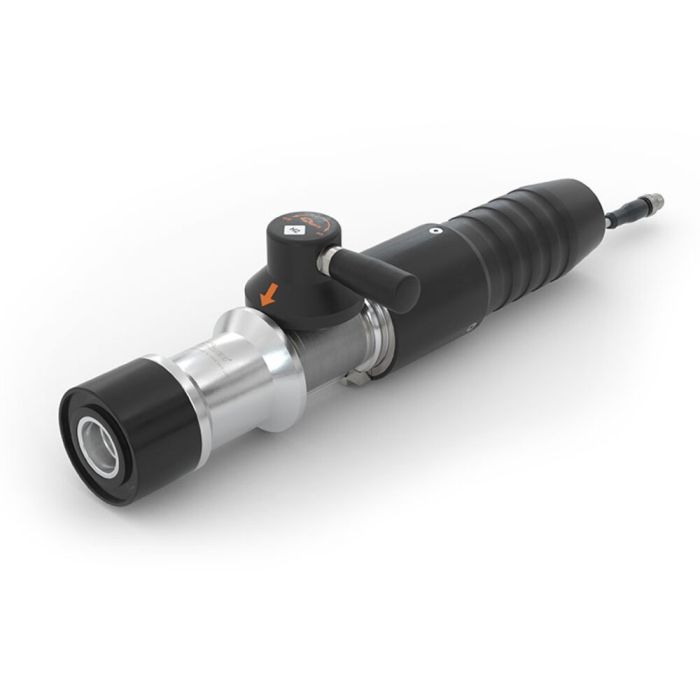

WEH® Boquilla de repostaje TK16 H₂ High Flow
La boquilla de repostaje WEH® TK16 H2 High-Flow con interfaz de datos permite el repostaje aún más rápido de autobuses y camiones con hidrógeno.
La mayor velocidad de flujo se traduce en una nueva reducción considerable de los tiempos de llenado, ya de por sí cortos.
La unión giratoria integrada está situada directamente en la palanca de accionamiento, lo cual permite colocar la boquilla de repostaje fácilmente en la posición de conexión óptima. Para realizar las operaciones de conexión y desconexión, la palanca de accionamiento se conmuta con un esfuerzo mínimo.
La codificación interna del rango de presión y el tipo de gas garantizan que el WEH® TK16 H2 High-Flow con interfaz de datos pueda conectarse al receptáculo WEH® apropiado y también evita la confusión con el gas natural.
Además, la boquilla de repostaje ofrece una interfaz (de infrarrojos) para la transmisión de datos entre el vehículo y la estación de servicio.
| Nominal bore (DN) | 8 mm |
|---|---|
| Presión de trabajo PS máx. Admisible | MAWP = 45 MPa according to ISO 17268 (PS = 450 bar) |
| Nominal Pressure PN | 35 MPa |
| Temperature Range Media | -20 °C hasta +85 °C |
| Temperature Range Ambient | -40 °C hasta +85 °C |
| Temperature Range | -20 °C hasta +85 °C |
| Media Inlet | UNF 9/16"-18 rosca macho, SAE J514 JIC 37° |
| Design | Con protección térmica de plástico, recirculación del gas de venteo y interfaz de datos segun SAE J2601 |
| Material | Inoxidable |
| Sealing Material | Compatible con hidrógeno |
| Nozzle Type | Type A acc. to SAE J2600:2015 and previous resp. ISO 17268:2012 and previous |
| Weight | Aprox. 2,4 kg |
| Conformidad / Pruebas / Autorización | Fueling nozzle: tests acc. to SAE J2600:2002 IR data interface: ATEX; NEC on request |
- Compatible with WEH® TN1 H2 High-Flow Receptacle profile
- Sistema de mordazas de cierre WEH®
- Unión giratoria WEH® EASY TURN de hasta 240° para la palanca de accionamiento
- Recirculación del gas de venteo
- Integrated infrared data interface
- Materiales de alta calidad
- Fácil operación
- Codage pour plage de pression / type de gas
- Type A nozzle acc. to SAE J2600 resp. ISO 17268
- Protección térmica de plástico
