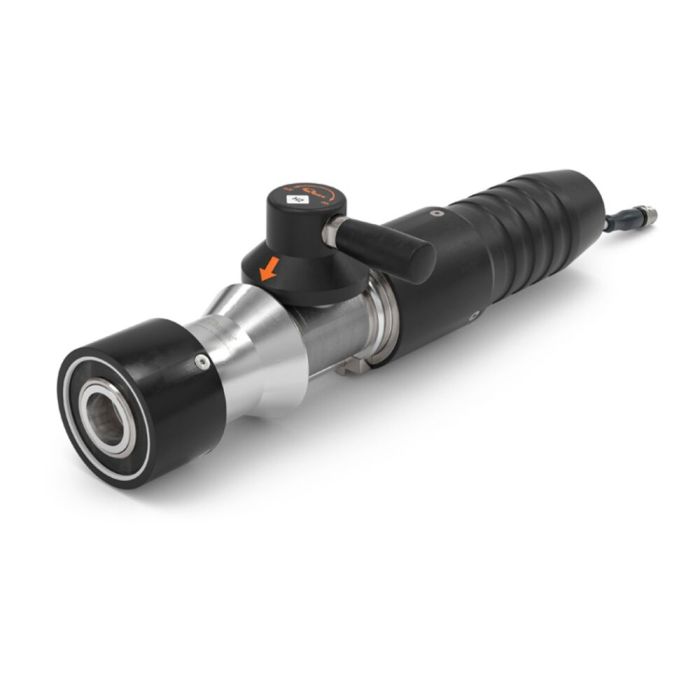

WEH® Boquilla de repostaje TK16 H₂ 35 MPa ENR
Ahora, el usuario de hidrógeno dispone de una boquilla de repostaje con la cual el repostaje de turismos con hidrógeno comprimido (CGH2) resulta aún más fácil que hasta ahora. El modelo WEH® TK16 H2 con interfaz de datos es fácil de manejar y aumenta así la comodidad para el operador. Por este motivo es idónea para el repostaje con hidrógeno de vehículos eléctricos con pila de combustible.
La unión giratoria integrada está situada directamente en la palanca de accionamiento, lo cual permite colocar la boquilla de repostaje fácilmente en la posición de conexión óptima. Para realizar las operaciones de conexión y desconexión, la palanca de accionamiento se conmuta con un esfuerzo mínimo.
El modelo WEH® TK16 H2 ofrece una interfaz (de infrarrojos) para la transmisión de datos entre el vehículo y la estación de servicio.
La codificación interna del rango de presión y el tipo de gas garantizan que el WEH® TK16 H2 con interfaz de datos pueda conectarse al receptáculo WEH® apropiado y también evita la confusión con el gas natural.
| Nominal bore (DN) | 8 mm |
|---|---|
| Presión de trabajo PS máx. Admisible | MAWP = 45 MPa according to ISO 17268 (PS = 450 bar) |
| Nominal Pressure PN | 35 MPa |
| Temperature Range Media | -20 °C hasta +85 °C |
| Temperature Range Ambient | -40 °C hasta +85 °C |
| Media Inlet | UNF 9/16"-18 rosca macho, SAE J514 JIC 37° |
| Design | "With plastic thermal protection, gas recirculation and exchangeable data interface acc. to SAE J2799" |
| Material | Inoxidable |
| Sealing Material | Compatible con hidrógeno |
| Nozzle Type | Type A acc. to SAE J2600:2015 and previous resp. ISO 17268:2012 and previous |
| Weight | Aprox. 2,4 kg |
| Conformidad / Pruebas / Autorización | Fueling nozzle: tests acc. to SAE J2600:2002 IR data interface: SAE J2799 and ATEX, NEC, KTL or CCC |
- Codage pour plage de pression / type de gas
- Compatible con el perfil del receptáculo WEH® TN1 H₂
- Fácil operación
- Interfaz de datos reemplazable (ENR)
- Ratios de caudal extremadamente altos <br>-> Tiempos de llenado muy cortos
- Materiales de alta calidad
- Integrated infrared data interface
- Protección térmica de plástico
- Recirculación del gas de venteo
- Type A nozzle acc. to SAE J2600 resp. ISO 17268
- Unión giratoria WEH® EASY TURN de hasta 240° para la palanca de accionamiento
- Sistema de mordazas de cierre WEH®
