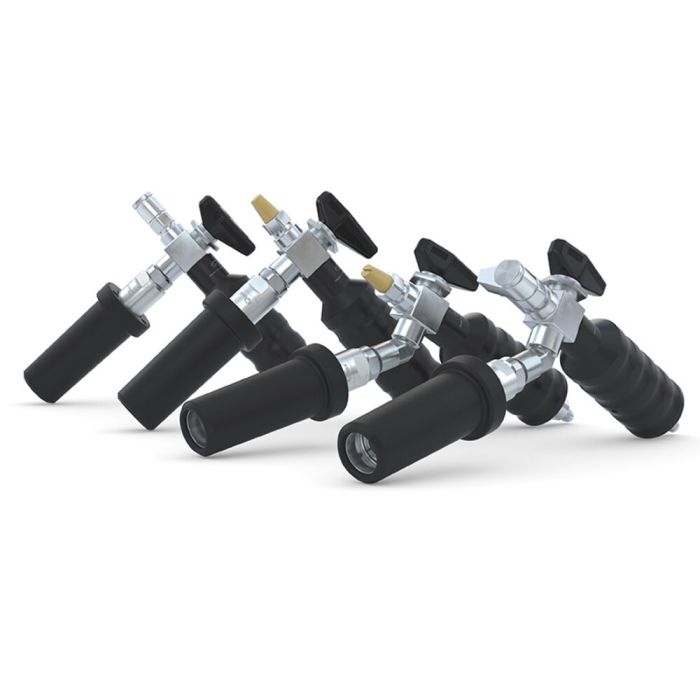

WEH® Boquilla de repostaje TK10 CNG
La boquilla de repostaje WEH® TK10 CNG destaca, sobre todo, por su gran comfort de manejo. Gracias al sistema de mordazas de cierre, la boquilla de repostaje integrada WEH® TK4 CNG puede colocar de manera sencilla en el receptáculo sin tener que retraer la camisa. El diseño ergonómico del mango facilita la conexión cómoda. El mango está ligeramente inclinado. Esta impide que la manguera esté acodada.
El proceso de llenado se inicia para abrir la válvula de bola integrada. Después de repostar se debe cerrar la válvula de bola y el sistema es despresurizado a través de la recirculación de gas integrada. Seguidamente puede retirar la boquilla deslizando la camisa de la boquilla TK4 CNG.
Bajo pedido, la boquilla de repostaje TK10 CNG está disponible también sin recirculación de gas. La posición del mango está disponible a 45° o 90°.
La construcción alargada de la boquilla de repostaje TK4 CNG integrada, facilita la carga de receptáculos de difícil acceso. Las mordazas WEH® en acero inoxidable se cierran uniformemente en el receptáculo y evitan daños en el perfil del receptáculo.
| Nominal bore (DN) | 4 mm |
|---|---|
| Pressure Range | P30 conforme a ANSI NGV1 / B200 conforme a ISO 14469<br>PN = 200 bar | PS = 300 bar<br>P36 conforme a ANSI NGV1 / B250 conforme a ISO 14469<br>PN = 250 bar | PS = 350 bar |
| Temperature Range | -40 °C hasta +85 °C |
| Design | Con protección térmica de plástico Con o sin recirculación del gas de venteo Posición del mango a 45° o 90° |
| Material | Inoxidable |
| Sealing Material | Compatible con el gas natural |
| Weight | Aprox. 1,3 kg |
| Conformidad / Pruebas / Autorización | Componentes de acuerdo a la norma ANSI NGV1-2006 (se aplica a TK4 CNG) |
- Color coded sliding sleeve (200 bar / 3000 psi black , 250 bar / 3600 psi yellow)
- Compatible con los receptáculos estándar NGV1 e ISO 14469
- Dieseño ergonómico
- Posición del mango a 45°
- Materiales de alta calidad
- Válvula de cierre integrada
- Protección térmica de plástico
- Conexión sin tener que retraer la camisa deslizante
- Versión con y sin recirculación de gas
- Sistema de mordazas de cierre WEH®
Boquilla de repostaje GNC para repostaje rápido de vehículos-turismos con un receptáculo WEH® según norma NGV1 y ISO 14469. Uso apto solo para personal de servicio autorizado. No apropiado para uso auto-servicio!
