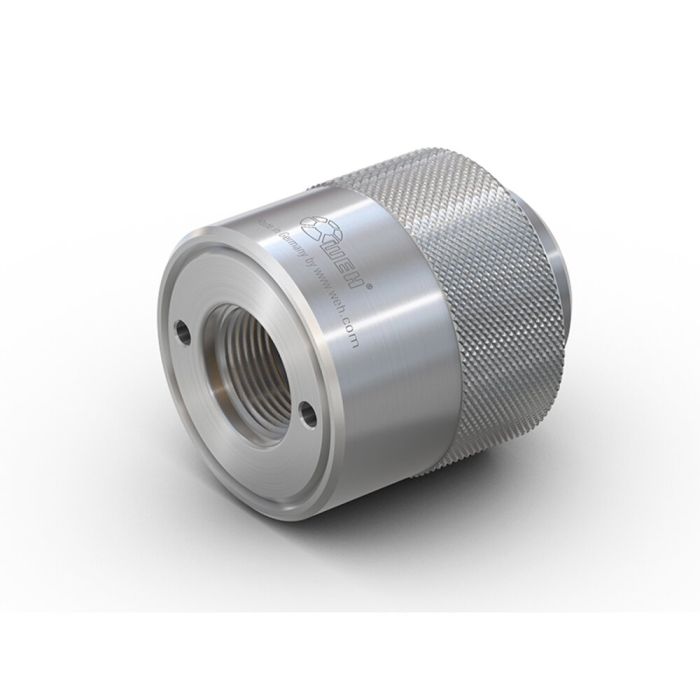

WEH® Tápon TW04

Para rosca macho métrica ISO DIN 13 (DIN 3852), M10x1,0, apriete a mano, max. 50 bar

Código

C1-12410

0,00 €

El tapón WEH® TW04 es la herramienta apropiada para el taponado de puertos de conexión con rosca macho para pruebas de presión y vacío de componentes hasta máx. 50 bar. El tapón simplemente se enrosca a mano en la pieza de prueba hasta que la junta quede ajustada - así queda establecida una conexión estanca. No es necesario el uso de herramientas ni cinta de estanqueidad. Esto ahorra tiempo y costes.

Las juntas de NBR resistentes al desgaste y cumplen los requisitos de la industria y son especialmente duraderas. Además, el conector es de fácil mantenimiento con un cambio de las juntas rápido y sencillo y reduce al mínimo los periodos inactivos.

El WEH® TW04 está disponible como conector con conexión de entrada y como tapón.

Datos Técnico

Datos Técnico
Presión de trabajo PS máx. Admisible	Vacío hasta 50 bar
Temperature Range	+5 °C hasta +80 °C
Connection A	M10x1.0 rosca macho
Media Inlet	G1/8" rosca hembra
Leak Rate	1 x 10^-3 mbar x l/s
Actuation	Apriete a mano
Material	Acero inoxidable
Sealing Material	Junta principal de poliuretano o NBR

Características

Dieseño ergonómico
Materiales de alta calidad
Conexiones estancas con roscado manual
Fácil cambio de las juntas

Descargas

Descripción	Tipo de documento	Idioma	Formato de archivo	Tamaño del archivo

Variantes de producto

Código	Media Inlet	Connection A	Presión de trabajo PS máx. Admisible
C1-119973	UNF 7/16"-20 male thread, SAE J514, 37° cone	UNF 7/16"-20 rosca macho	Vacío hasta 345 bar
C1-119975	UNF 7/8“-14 rosca macho, SAE J514, 37° cono	UNF 7/8"-14 rosca macho	Vacío hasta 276 bar
C1-119976	UN 1 1/16"-12 rosca hembra, SAE J514 37°	UN 1 1/16"-12 male thread	Vacío hasta 172 bar
C1-12410	G1/8" rosca hembra	M10x1.0 rosca macho	Vacío hasta 50 bar
C1-12418	G1/4&quot rosca hembra	M14x1,5 rosca macho	Vacío hasta 50 bar
C1-12419	G1/4&quot rosca hembra	M12x1,5 rosca macho	Vacío hasta 50 bar
C1-12424	G3/8" rosca hembra	G3/8" rosca macho	Vacío hasta 50 bar
C1-12425	G3/8" rosca hembra	M16x1,5 rosca macho	Vacío hasta 50 bar
C1-12427	G3/8" rosca hembra	M18x1,5 rosca macho	Vacío hasta 50 bar
C1-12434	G1/2" rosca hembra	G1/2" rosca macho	Vacío hasta 50 bar
C1-12435	G1/2" rosca hembra	M22x1,5 rosca macho	Vacío hasta 50 bar
C1-12436	G1/2" rosca hembra	M20x1.5 male thread	Vacío hasta 50 bar
C1-12442	G3/4" rosca hembra	G3/4" rosca macho	Vacío hasta 50 bar
C1-12443	G3/4" rosca hembra	M26x1.5 male thread	Vacío hasta 50 bar
C1-12444	G3/4" rosca hembra	M24x1,5 rosca macho	Vacío hasta 50 bar
C1-12447	G1" rosca hembra	G1" rosca macho	Vacío hasta 50 bar
C1-12448	G1" rosca hembra	NPT 1" rosca macho	Vacío hasta 50 bar
C1-17172	UNF 3/4"-16 rosca macho, SAE J514 JIC 37°	UNF 3/4"-16 rosca macho	Vacío hasta 276 bar
C1-173837	G3/4" rosca hembra	NPT 3/4" rosca macho	Vacío hasta 50 bar
C1-181156	G1/8" rosca hembra	NPT 1/8" rosca macho	Vacío hasta 50 bar
C1-187463	G1/8" rosca hembra	G1/8" rosca macho	Vacío hasta 50 bar
C1-187464	G3/8" rosca hembra	NPT 3/8" rosca hembra	Vacío hasta 50 bar
C1-187466	G1/4&quot rosca hembra	G1/4" rosca macho	Vacío hasta 50 bar
C1-187467	G1/4&quot rosca hembra	NPT 1/4&quot rosca macho	Vacío hasta 50 bar
C1-187468	G1/2" rosca hembra	Rosca macho NPT 1/2"	Vacío hasta 50 bar
C1-96356	UNF 9/16"-18 rosca macho, SAE J514 JIC 37°	UNF 9/16"-18 rosca macho	Vacío hasta 345 bar
