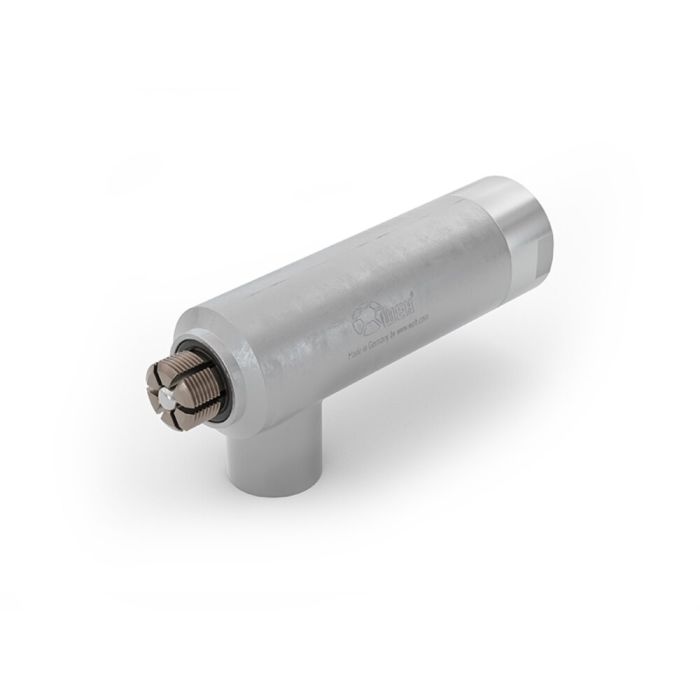

WEH® Conector TW17P
El conector rápido WEH® TW17P es la herramienta apropiada para pruebas de presión y funcionamiento automatizadas desde vacío hasta 350 bar durante la producción. Realiza una conexión segura y estanca en segundos en roscas hembra estandarizadas - sin necesidad de enroscar.
Se eliminan los selladores adicionales, no se requieren dispositivos de sujeción y de prueba complejos y costosos. El accionamiento neumático para activaciones externas manuales, semiautomáticas o automáticas se ejecuta a través una válvula externa. Hay un significativo ahorro de tiempo y costos para conexiones y desconexiones frecuentes mediante la automatización.
Las mordazas del WEH® TW17P en los tamaños 5 a 6 están provistas de forma estándar de orificios, que aumentan el caudal del fluido y también la productividad.
El conector rápido está disponible para rangos de baja presión hasta 50 bar y de alta presión hasta 350 bar.
Para accionamientos manuales, el TW17H con palanca de mano y para aplicaciones neumaticás el TW17V con botón de la válvula están disponibles.
Posibilidad de versiones especiales, como p. ej. versiones extendidas o acortadas del conector, versiones de tapón, accionamiento hidráulico y mucho más.
| Presión de trabajo PS máx. Admisible | Vacuum up to 350 bar (5,000 psi) |
|---|---|
| Presión de pilotaje | 6 - 12 bar ( 90 - 175 psi) compressed air |
| Rango de temperature | +5 °C hasta +80 °C |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | P = pneumatic actuation for automated applications and activations |
| Material | Corrosion resistant stainless steel, anodized aluminium |
| Material de sellado | Front seal of NBR |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- Increased productivity & Cost reductions
- No hand tightening required
- Testing devices are eliminated
- WEH® Jaw Locking Mechanism
- Metric ISO thread to DIN 13 | M10x1.0 female thread
The WEH TW17P Test Connector is also used in the field of electric mobility, e.g. for leak tests of the cooling circuit and oil modules of electric motors, battery cases and solar batteries.
