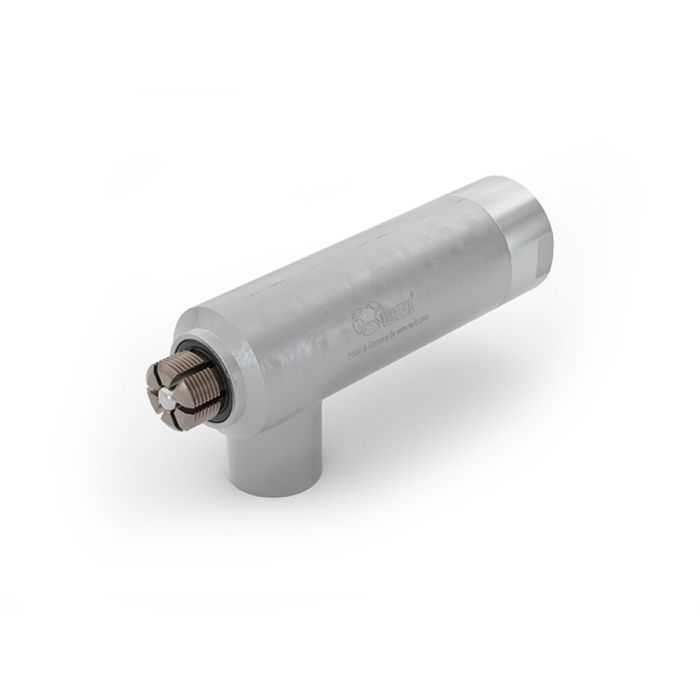

WEH® Conector TW17P
El conector rápido WEH® TW17P es la herramienta apropiada para pruebas de presión y funcionamiento automatizadas desde vacío hasta 350 bar durante la producción. Realiza una conexión segura y estanca en segundos en roscas hembra estandarizadas - sin necesidad de enroscar.
Se eliminan los selladores adicionales, no se requieren dispositivos de sujeción y de prueba complejos y costosos. El accionamiento neumático para activaciones externas manuales, semiautomáticas o automáticas se ejecuta a través una válvula externa. Hay un significativo ahorro de tiempo y costos para conexiones y desconexiones frecuentes mediante la automatización.
Las mordazas del WEH® TW17P en los tamaños 5 a 6 están provistas de forma estándar de orificios, que aumentan el caudal del fluido y también la productividad.
El conector rápido está disponible para rangos de baja presión hasta 50 bar y de alta presión hasta 350 bar.
Para accionamientos manuales, el TW17H con palanca de mano y para aplicaciones neumaticás el TW17V con botón de la válvula están disponibles.
Posibilidad de versiones especiales, como p. ej. versiones extendidas o acortadas del conector, versiones de tapón, accionamiento hidráulico y mucho más.
| Presión de trabajo PS máx. Admisible | Vacío hasta 350 bar |
|---|---|
| Presión de pilotaje | Aire comprimido 6 hasta 12 bar |
| Rango de temperature | +5 °C hasta +80 °C |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | P = Accionamiento neumático para aplicaciones y activaciones automatizadas |
| Material | Acero inoxidable, aluminio anodizado |
| Material de sellado | Junta principal de NBR |
- Automatización posible
- Conexiones estancas en segundos
- Dieseño ergonómico
- Materiales de alta calidad
- Aumento de la productividad y reducción de los costes
- Sin necesidad de roscar
- Se eliminan los dispositivos de prueba
- Sistema de mordazas de cierre WEH®
- NPT thread (ANSI/ASME B1.20.1-1983) | NPT 1/8” female thread
The WEH TW17P Test Connector is also used in the field of electric mobility, e.g. for leak tests of the cooling circuit and oil modules of electric motors, battery cases and solar batteries.
