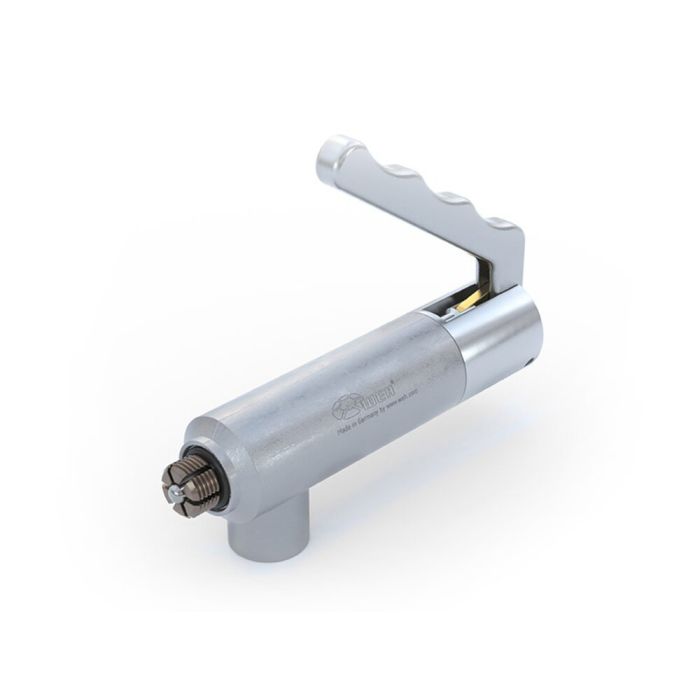

WEH® Conector TW17H
El conector rápido WEH® TW17H es la herramienta apropiada para pruebas de presión y funcionamiento desde vacío hasta 350 bar durante la producción. Realiza una conexión segura y estanca en segundos en roscas hembra estandarizadas - sin necesidad de enroscar.
Se eliminan los selladores adicionales, no se requieren dispositivos de sujeción y de prueba complejos y costosos. El accionamiento manual mediante palanca de sujeción es increíblemente fácil. Accionar la palanca y colocar el TW17H suelto en la pieza de prueba. Por ello, hay un significativo ahorro de tiempo y costos para conexiones y desconexiones frecuentes.
Las mordazas del WEH® TW17H en los tamaños 5 a 6 están provistas de forma estándar de orificios, que aumentan el caudal del fluido y también la productividad.
El conector rápido está disponible para rangos de baja presión hasta 50 bar y de alta presión hasta 350 bar.
Para aplicaciones automatizadas, el TW17V con botón de la válvula y el TW17P para la activación completamente automática están disponibles.
Posibilidad de versiones especiales, como p. ej. versiones extendidas o acortadas del conector, versiones de tapón, accionamiento hidráulico y mucho más.
| Presión de trabajo PS máx. Admisible | Vacuum up to 350 bar (5,000 psi) |
|---|---|
| Rango de temperature | +5 °C hasta +80 °C |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | H = manual actuation of the lever |
| Material | Corrosion resistant stainless steel, anodized aluminium |
| Material de sellado | Front seal of NBR |
- Automation possible
- Connection in seconds
- Ergonomic design
- High-grade materials
- No hand tightening required
- Testing devices are eliminated
- WEH® Jaw Locking Mechanism
Quick connect / disconnect for pneumatic and hydraulic pressure testing and function testing of components with female thread for the following standard sizes:
- NPT thread (ANSI/ASME B1.20.1-1983) | NPT 1/8” female thread
The TW17H Connector is suitable for testing engine / engine blocks, tanks, pressure vessels, oil coolers, steering racks, filler cap ports, pressure transducers, aggregates, hoses and hydraulic components.
The WEH TW17H Test Connector is also used in the field of electric mobility, e.g. for leak tests of the cooling circuit and oil modules of electric motors, battery cases and solar batteries.
