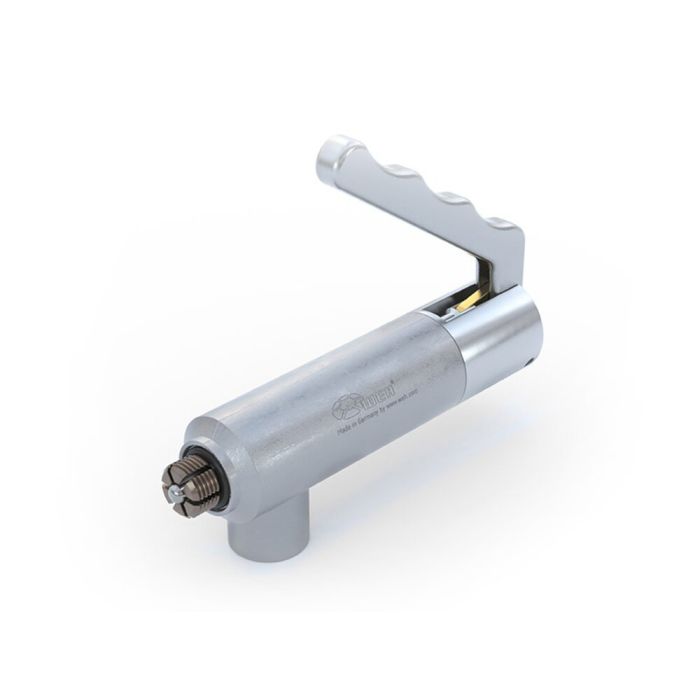

WEH® Conector TW17H
El conector rápido WEH® TW17H es la herramienta apropiada para pruebas de presión y funcionamiento desde vacío hasta 350 bar durante la producción. Realiza una conexión segura y estanca en segundos en roscas hembra estandarizadas - sin necesidad de enroscar.
Se eliminan los selladores adicionales, no se requieren dispositivos de sujeción y de prueba complejos y costosos. El accionamiento manual mediante palanca de sujeción es increíblemente fácil. Accionar la palanca y colocar el TW17H suelto en la pieza de prueba. Por ello, hay un significativo ahorro de tiempo y costos para conexiones y desconexiones frecuentes.
Las mordazas del WEH® TW17H en los tamaños 5 a 6 están provistas de forma estándar de orificios, que aumentan el caudal del fluido y también la productividad.
El conector rápido está disponible para rangos de baja presión hasta 50 bar y de alta presión hasta 350 bar.
Para aplicaciones automatizadas, el TW17V con botón de la válvula y el TW17P para la activación completamente automática están disponibles.
Posibilidad de versiones especiales, como p. ej. versiones extendidas o acortadas del conector, versiones de tapón, accionamiento hidráulico y mucho más.
| Presión de trabajo PS máx. Admisible | Vacío hasta 350 bar |
|---|---|
| Rango de temperature | +5 °C hasta +80 °C |
| Connection A | NPT 1/4" rosca hembra |
| Entrada fluido B1 | NPT 1/4" rosca hembra |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | H = Accionamiento manual mediante palanca de mano |
| Material | Acero inoxidable, aluminio anodizado |
| Material de sellado | Junta principal de NBR |
- Automatización posible
- Conexiones estancas en segundos
- Dieseño ergonómico
- Materiales de alta calidad
- Sin necesidad de roscar
- Se eliminan los dispositivos de prueba
- Sistema de mordazas de cierre WEH®
Quick connect / disconnect for pneumatic and hydraulic pressure testing and function testing of components with female thread for the following standard sizes:
- NPT thread (ANSI/ASME B1.20.1-1983) | NPT 1/4” female thread
The TW17H Connector is suitable for testing engine / engine blocks, tanks, pressure vessels, oil coolers, steering racks, filler cap ports, pressure transducers, aggregates, hoses and hydraulic components.
The WEH TW17H Test Connector is also used in the field of electric mobility, e.g. for leak tests of the cooling circuit and oil modules of electric motors, battery cases and solar batteries.
