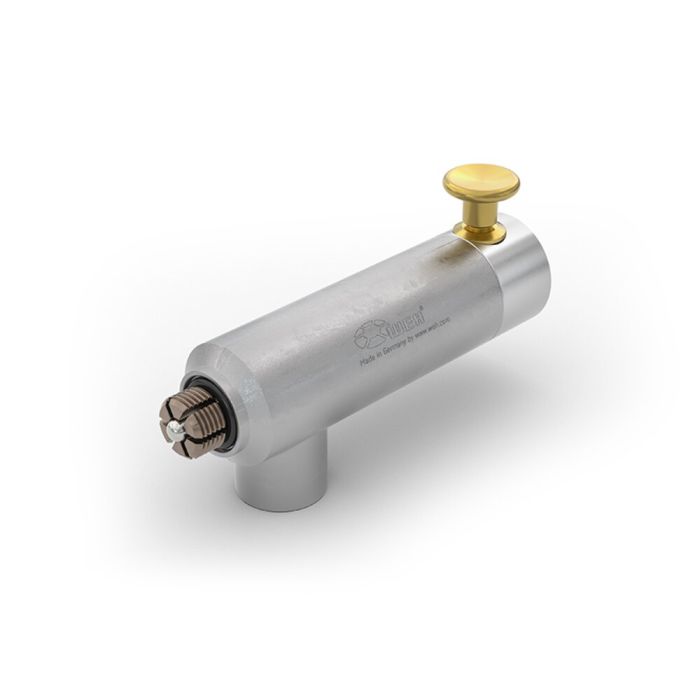

WEH® Conector TW17V
El conector rápido WEH® TW17V es la herramienta apropiada para pruebas de presión y funcionamiento automatizadas desde vacío hasta 350 bar durante la producción. Realiza una conexión segura y estanca en segundos en roscas hembra estandarizadas - sin necesidad de enroscar.
Se eliminan los selladores adicionales, no se requieren dispositivos de sujeción y de prueba complejos y costosos. El accionamiento neumático es increíblemente y requiere sólo poco esfuerzo. Simplemente presionar el botón de la válvula y colocar el conector suelto en la pieza de prueba. Hay un significativo ahorro de tiempo y costos para conexiones y desconexiones frecuentes mediante la automatización.
Las mordazas del WEH® TW17V en los tamaños 5 a 6 están provistas de forma estándar de orificios, que aumentan el caudal del fluido y también la productividad.
El conector rápido está disponible para rangos de baja presión hasta 50 bar y de alta presión hasta 350 bar.
Para accionamientos manuales, el TW17H con palanca de mano y para aplicaciones neumaticás el TW17P para la activación completamente automática están disponibles.
Posibilidad de versiones especiales, como p. ej. versiones extendidas o acortadas del conector, versiones de tapón, accionamiento hidráulico y mucho más.
| Presión de trabajo PS máx. Admisible | Vacío hasta 350 bar |
|---|---|
| Presión de pilotaje | Aire comprimido 6 hasta 12 bar |
| Rango de temperature | +5 °C hasta +80 °C |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | V = Accionamiento neumático mediante botón de válvula |
| Material | Acero inoxidable, aluminio anodizado |
| Material de sellado | Junta principal de NBR |
- Automatización posible
- Conexiones estancas en segundos
- Dieseño ergonómico
- Materiales de alta calidad
- Aumento de la productividad y reducción de los costes
- Sin necesidad de roscar
- Se eliminan los dispositivos de prueba
- Sistema de mordazas de cierre WEH®
- Metric ISO thread to DIN 13 | M10x1.0 female thread
