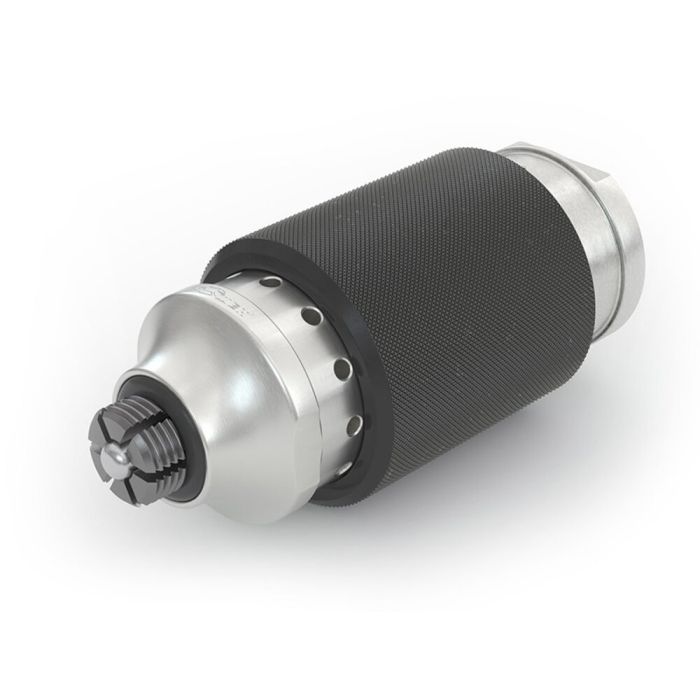

WEH® Conector TW05
El conector rápido WEH® TW05 es la herramienta ideal para pruebas de funcionamiento, de estanqueidad y de presión. Las pruebas en componentes neumáticos con rosca hembra durante la producción en serie son más rápidas que nunca.
En cuestión de segundos se establecen conexiones seguras y estancas en roscas hembra con diversas configuraciones de conexión, sin necesidad de roscar laboriosamente.
La conexión y la presurización con 5-12 bares se efectúan en una sola operación. Simplemente accionando la camisa deslizante, las mordazas patentadas WEH® se abren y se cierran en la rosca. No se requieren selladores adicionales. Se eliminan los dispositivos de prueba complejos y caros.
Para automatizar las conexiones que hay que establecer y separar frecuentemente, el TW05 también está disponible con una caja de control en lugar de la camisa deslizante. En ese caso, el control se realiza desde líneas de control y de presión externas. Los procesos de prueba automatizados conllevan un ahorro considerable de tiempo y costes.
El conector rápido se amortiza en muy poco tiempo: reduce la duración de las pruebas, optimiza los flujos de trabajo y aumenta la productividad.
| Presión min. de trabajo | 5 bar |
|---|---|
| Presión de trabajo PS máx. Admisible | 12 bar |
| Rango de temperature | +5 °C hasta +80 °C |
| Ratio de fugas | 1 x 10-3 mbar x l/s |
| Accionamiento | Accionamiento manual mediante camisa dde agarre |
| Material | Mordazas: acero inoxidable Cuerpo: aluminio anodizado |
| Material de sellado | Junta principal de NBR |
- Automatización posible
- Diseño compacto
- Conexiones estancas en segundos
- Dieseño ergonómico
- Materiales de alta calidad
- Aumento de la productividad y reducción de los costes
- Sin necesidad de roscar
- Fácil cambio de las juntas
- Sistema de mordazas de cierre WEH®
Quick coupler for pressure testing / function testing / leak testing with compressed air at pneumatic components with female threads for the following standard sizes:
- NPT thread (ANSI/ASME B1.20.1-1983) | NPT 3/8" female thread
The TW05 Connector is suitable for testing pneumatic cylinders / mini-cylinders, pneumatic valves, fixtures, air engine, pivot drives, radiators and pneumatic tools. In combination with a control housing it is the ideal tool for automated leak tests. In combination with a control housing it is the ideal tool for automated leak tests.
